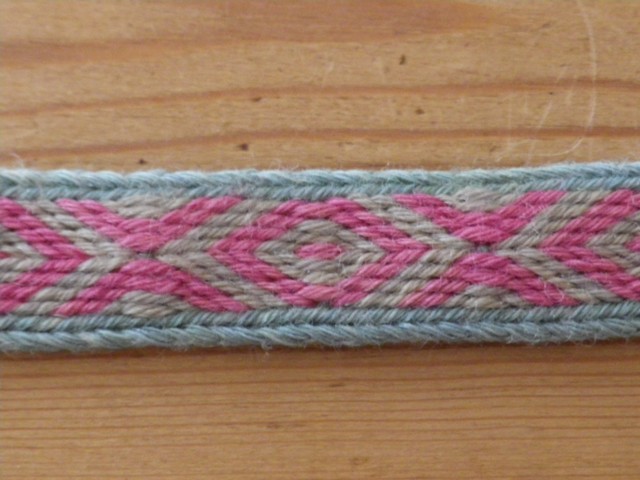

Métier à tisser les galons
Matériaux :
· Planche sapin petits nœuds raboté, 146x28 mm, long 240cm· Tourillon lisse hêtre sans nœud raboté, diam 30 mm, long 100cm· Tourillon lisse hêtre sans nœud raboté, diam 12 mm, long 100cm· Tourillon lisse hêtre sans nœud raboté, diam 10 mm, long 100cm· Vis à bois 4,5x60
Outillage :
· Scie à chantourner ou à défaut : scie sauteuse· Perceuse (à colonne de préférence)· Râpe à bois en demi-lune ou lime électrique (plus rapide)· Crayon à papier· Pointe à tracer (ou clou)· 2 Feuilles cartonnées· Forêts à bois 4mm, 10mm, 12mm et mèche 30mm.· Serre-joints· Papier de verre moyen
Imprimer sur les feuilles cartonnées les fichiers Bras.pdf et Roue.pdf en veillant à ce que le rapport de reproduction soit réglé à 100%.
Les côtes en mm sont indiquées à titre indicatif et permettent de vérifier que la sortie est correcte.
Découper soigneusement les contours des 2 pièces. Ne pas découper le disque intérieur de la roue.
Couper 80 cm dans la planche de sapin : le morceau obtenu constituera la base du métier.
Placer la feuille cartonnée du bras sur le reste de la planche et en tracer 4 fois le contour au crayon à papier.
Faire de même pour la roue que l’on reproduit également 4 fois.
Découper à la scie à chantourner les 8 éléments dessinés.
Le métier est représenté ci-dessous. Les 4 éléments placés en A, B, C et D doivent être traités distinctement.

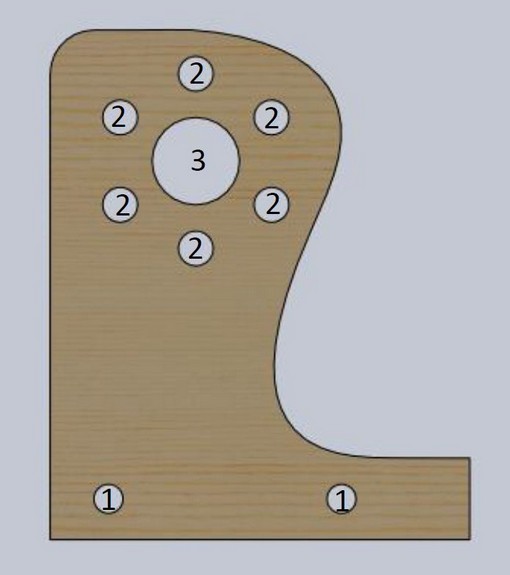

Les perçages des bras sont numérotés comme indiqué ci-dessous :
Réalisation du bras A :
1. Pointer tous les perçages 1, 2 et 3 à la pointe à tracer en plaçant le gabarit cartonné sur la pièce de bois.
On veillera à ce que fil du bois soit vertical lorsque la pièce est dans le sens de la figure ci-dessus.
On veillera à ce que fil du bois soit vertical lorsque la pièce est dans le sens de la figure ci-dessus.
2. Percer complètement en 4mm les trous 1 et 3
3. Percer sur environ 10mm les trous 1 au diamètre 10mm.
4. Percer sur environ 10mm le trou 3 au diamètre 30mm. Retourner la pièce de bois et percer sur environ 10mm ce même trou. Retourner encore la pièce de bois et finaliser le perçage 3.
5. Percer sur environ 20mm les trous 2 au diamètre 12mm
Réalisation du bras B :
1. Prendre le gabarit à l’envers
Pointer tous les perçages 1, 2 et 3 à la pointe à tracer en plaçant le gabarit cartonné sur la pièce de bois (les pointages réalisés lors de l’étape précédente facilitent le travail).
Pointer tous les perçages 1, 2 et 3 à la pointe à tracer en plaçant le gabarit cartonné sur la pièce de bois (les pointages réalisés lors de l’étape précédente facilitent le travail).
2. Suivre les mêmes étapes (2 à 5), comme pour le bras A.
Réalisation du bras D :
1. Procéder comme pour le bras A sans effectuer l’étape 5
Réalisation du bras C :
1. Procéder comme pour le bras B, sans faire les perçages 2

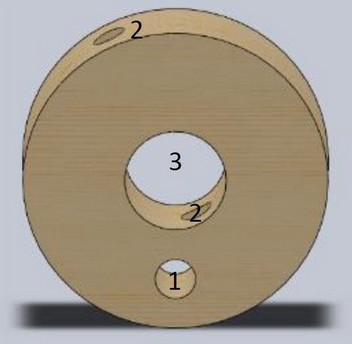

Les perçages des roues sont numérotés ainsi :
Réalisation des roues A et B :
1. Placer le gabarit sur la pièce en bois et pointer les perçages 1 et 3
On veillera à ce que fil du bois soit horizontal lorsque la pièce est dans le sens de la figure ci-dessus.
2. Percer totalement le trou 1 au diamètre 12mm
3. Percer sur environ 10mm le trou 3 au diamètre 30mm. Retourner la pièce de bois et percer sur environ 10mm ce même trou. Retourner encore la pièce de bois et finaliser le perçage
4. Percer le trou 2 sur environ 75mm au diamètre 10mm. On veillera à faire en sorte de ne pas croiser le perçage 1
Réalisation des roues C et D :
1. Faire de même que pour les roues A et B, en omettant l’étape 2 (le trou 1 n’a pas d’utilité).
Assemblage
1. Chanfreiner à la râpe toutes les pièces découpées selon l’effet souhaité. Finir au papier de verre.
2. Mettre en place les bras A et C de part et d’autre de la planche faisant office de base. Quand le positionnement est correct, les brider avec les serre-joints en prenant garde de ne pas obturer les trous de perçage.
3. Visser les bras dans la base en utilisant les trous 1 des bras.
4. Faire de même pour les bras B et D.
5. Couper 2 morceaux d’environ 27cm dans le tourillon de diamètre 30mm

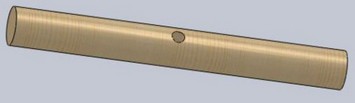

6. Percer les tourillons sur environ 20mm, en leur milieu, avec un forêt de 10mm
7. Chanfreiner les tourillons
8. Placer les tourillons dans les bras. Ajuster éventuellement les perçages de 30mm à la rape afin que les frottements ne soient pas excessifs. Finir au papier de verre.
9. Placer les roues sur les tourillons et ajuster leur position afin d’obtenir une entité symétrique. Laisser un peu de jeu (environ 1mm) entre les bras et les roues.
10. Percer les tourillons à travers les trous 2 des roues en utilisant le forêt de 10mm.
11. Couper des bouts de tourillons de diamètre 10mm (la longueur dépend de l’effet choisi), les chanfreiner et les disposer dans les trous 2 des roues. Avant de finaliser la fixation, il est préférable de procéder à la finition (cire, vernis,…).
12. Dans le tourillon de 10mm, couper 8 morceaux de 5mm. Les ébavurer au parier de verre et les disposer dans les trous 1 des bras. Les enfoncer avec une petite cale en bois, jusqu’à ce qu’ils affleurent le bras.
13. Réaliser les taquets de réglage du métier dans le tourillon de 12mm. Couper 2 morceaux d’environ 60 à 70mm. Rétrécir leur diamètre sur les 2/3 de la longueur afin qu’ils atteignent un diamètre d’environ 10 à 11mm, puis les chanfreiner.
Les placer dans les trous 1 des roues A et B
Les placer dans les trous 1 des roues A et B
14. Couper 2 morceaux d’environ 60mm de tourillon de 10mm, les chanfreiner et les disposer dans les trous centraux des tourillons de 30mm : ils serviront à attacher les fils de part et d’autre du métier.
15. C’est enfin terminé : y’a plus qu’à…
